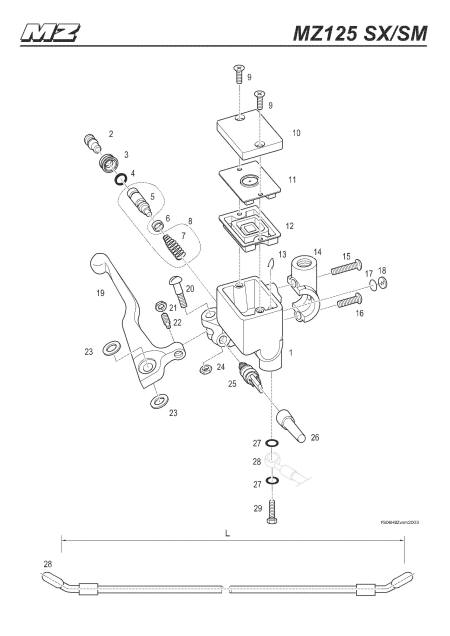

125 SX/SM Front Master Cylinder

# Part Number Description Price Cart
1 9016041000 MASTER CYLINDER COMPLETE
  8050751000 GASKET SET
2 8050752000 PRESSURE BOLT
3   PACKING RING *
4   GASKET *
5   PISTON ***
6   GASKET RING *
7 8050756000 PRESSURE RING
8 8050753000 PISTON C/W PRESSURE SPRING
9 9021113000 COUNTER SUNK SCREW
10 9021112000 LID
11 9021113000 SUPPORTING PLATE
12   DIAPHRAGM *
13   PIN SPRING **
14 8050759000 CLAMP
15 9023032000 M6x30 BUTTON HEAD SCREW
16 8050737000 M6x25 BUTTON HEAD SCREW
17   O-RING *
18 8050762000 INSPECTION GLASS
19 9023030000 BRAKE LEVER
20 8050760000 SLOTTED SCREW
21   NUT FOR ADJUSTING SCREW (SEE No 24)
22 9023031000 ADJUSTING SCREW
23 9023033000 WASHER
24 8050763000 M6 FLAT NUT
25 9546517000 FRONT BRAKE SWITCH
26 9022176000 COVER FRONT BRAKE SWITCH
27 9013199000 GASKET
28 4123010000 BRAKE LINE 1150mm
29 9374016000 BANJO BOLT
* ENCLOSED IN PART No (8050751000 GASKET SET)
** NOT AVAILABLE SEPARATELY
*** ONLY AS PART OF 8050753000
